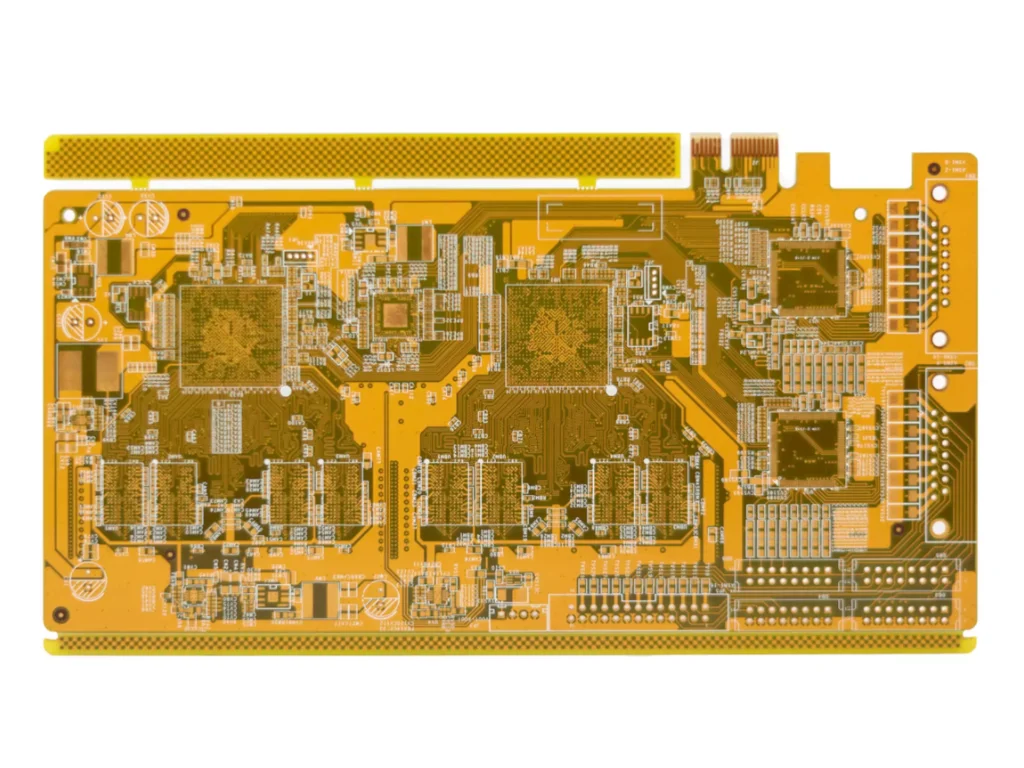

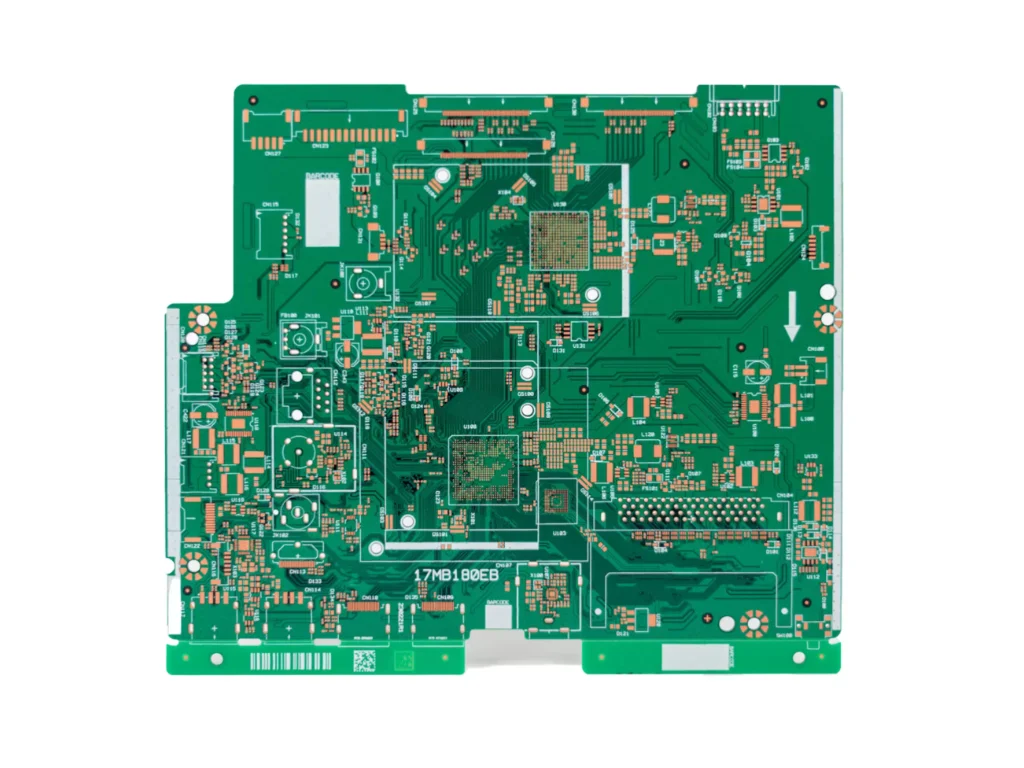

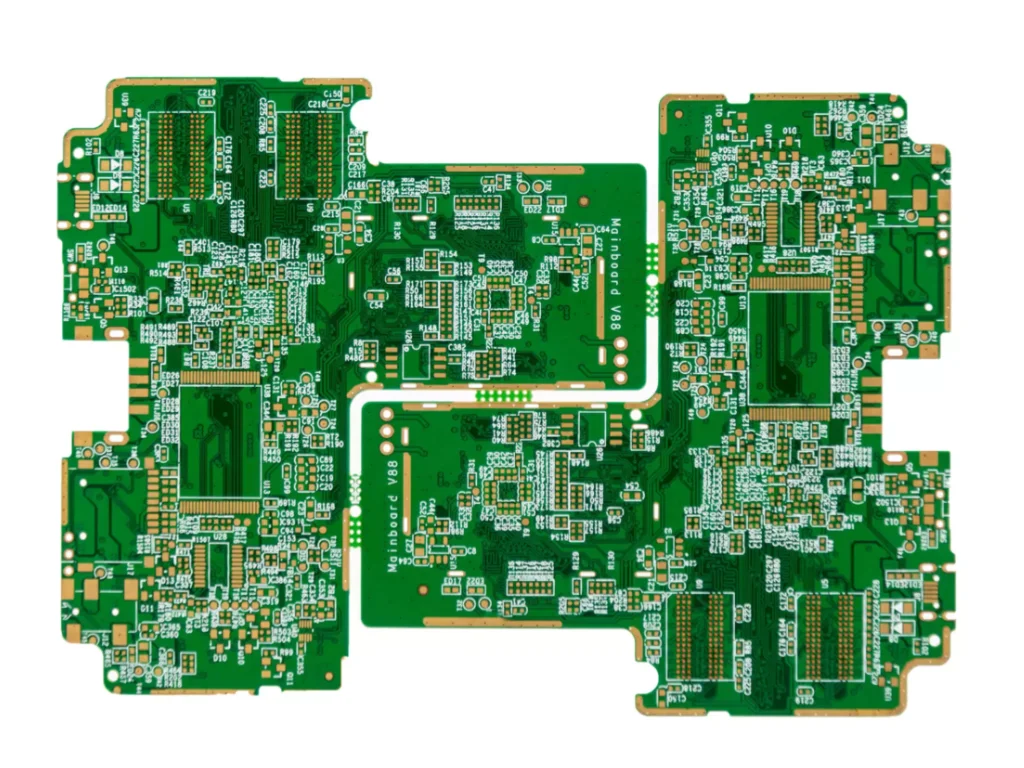

3 veya daha fazla katmana sahip çok katmanlı PCB'ler, tasarım taleplerinin çift taraflı PCB ile karşılanamadığı durumlarda tercih ediliyor. Bilgisayar anakartları, cep telefonları, telekomünikasyon cihazları vb. gibi daha fazla bilgi işlem gücüne sahip cihazlar, karmaşık entegre devrelerin ve işlemcilerin çalıştırılmasına izin veren çok katmanlı PCB tasarımları gerektiriyor.
| Özellik | Odak PCB'nin teknik özellikleri |
|---|---|
| Katman sayısı | 4-24 katman |
| Malzemeler | FR4, yüksek performans FR4, ldüşük kayıp ve düşük DK malzemeleri |
| Bakır kalınlığı | 35 μm - 105 μm |
| PCB kalınlığı | 0.4 mm to 2.6 mm |
| Minimum yol genişliği | 100 μm |
| Minimum ara mesafe (bakırdan bakıra) | 100 μm |
| Maksimum panel boyutu | 500 mm x 600 mm |
| Yüzey Kaplama | Kurşunsuz HASL, OSP, ENIG, ENEPIG, Daldırma Gümüş, Daldırma Altın, Sert Altın |
| Minimum delik çapı | 0.15 mm |
| Standart core kalınlıkları | 4 katman 1,1 mm, 6 katman 0,36 mm, 8 katman 0,25 mm |
| Standart prepreg kalınlığı | 7628 : 180 μm , 1080 : 80 μm |
Yeni bir baskılı devre kartı tasarımına başlarken zamanınızın çoğunu devre tasarımına ve bileşen seçimine odaklanarak geçirebilirsiniz. Bununla birlikte, PCB üreticiniz tarafından sağlanan bir tasarım klavuzu olmadan yapılacak bir tasarım, herzaman dijitalden fiziksel gerçekliğe, yeteri kadar doğru dönüşmeyebilir. Tasarım aşamasında, en başından doğru kararlar almanız için bir tasarım klavuzu hazırladık.
